昆明鈑金加工工藝簡介

　　鈑金加工在我們?nèi)粘Ｉ钪泻艹Ｒ?，在我國機(jī)械類工程中占據(jù)重要的地位。隨著鈑金加工技術(shù)的提升，對鈑金加工工藝水平要求越來越高。但在鈑金加工工藝上仍然存在著加工上的難點(diǎn)，這就直接關(guān)系到我國鈑金加工技術(shù)向前推進(jìn)的速度，合理地提高鈑金加工工藝是鈑金行業(yè)面臨的關(guān)鍵所在。那么昆明鈑金加工工藝流程有哪些呢？下面小鋼來給大家詳細(xì)介紹！

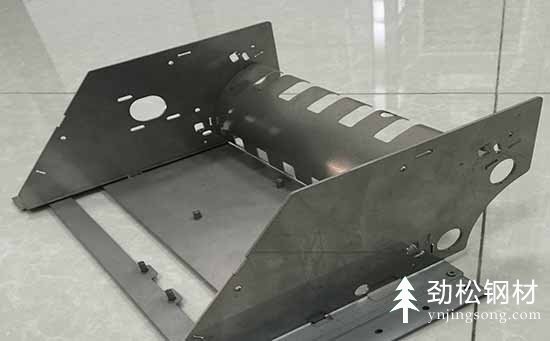

昆明鈑金加工工藝流程

一、數(shù)控下料

　　圖紙到手后，根據(jù)展開圖及批量的不同選擇不同落料方式，其中有激光，數(shù)控沖床，剪板，模具等方式，然后根據(jù)圖紙做出相應(yīng)的展開。由于轉(zhuǎn)塔數(shù)控沖床受刀具方面的影響，對于一些異形工件和不規(guī)則孔的加工，在邊緣會出現(xiàn)較大的鋸齒形狀，要進(jìn)行后期去打磨的處理，同時(shí)對工件的精度有一定的影響；

　　數(shù)控激光加工無刀具限制，斷面平整，適合異形工件的加工，但對于小工件加工加工成本較高。在數(shù)控沖床和激光切割機(jī)旁放置工作臺，利于板料放置在機(jī)器上進(jìn)行加工，減少抬板的工作量。一些可以利用的邊料放置在指定的地方，可以為折彎時(shí)試模提供材料。



二、去毛刺

　　在工件落料后，邊角，毛刺，粘點(diǎn)，連皮要進(jìn)行必要的修整，在刀具接點(diǎn)處，用平銼刀進(jìn)行修整，對于毛刺較大的工件用角磨機(jī)進(jìn)行修整。小內(nèi)孔接點(diǎn)處用相對應(yīng)的小圓銼刀修圓，以保證外觀的美觀，同時(shí)外形的修整也為折彎時(shí)定位作出了保證，使折彎時(shí)工件靠在折彎機(jī)上位置一致，保障同批產(chǎn)品尺寸的一致。

三、壓鉚、攻絲、點(diǎn)焊、段差、打凸包

　　在落料完成后，進(jìn)入下道工序，不同的工件根據(jù)加工的要求進(jìn)入相應(yīng)的工序。有折彎，壓鉚，翻邊攻絲，點(diǎn)焊，打凸包，段差，有時(shí)在折彎一兩道后要將螺母或螺柱壓好，其中有模具打凸包和段差的地方要考慮先加工，以免其它工序先加工后會發(fā)生干涉，不能完成需要的加工。在上蓋或下殼上有卡勾時(shí)，如折彎后不能碰焊要在折彎之前加工好。

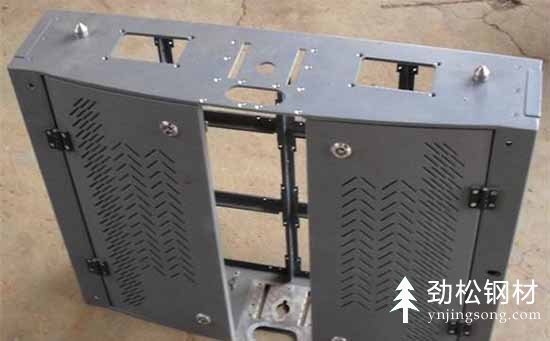

四、鈑金折彎

　　折彎時(shí)要首先要根據(jù)圖紙上的尺寸，材料厚度確定折彎時(shí)用的刀具和刀槽，避免產(chǎn)品與刀具相碰撞引起變形是上模選用的關(guān)鍵，下模的選用根據(jù)板材的厚度來確定。其次是確定折彎的先后順序，折彎一般規(guī)律是先內(nèi)后外，先小后大，先特殊后普通。有要壓死邊的工件首先將工件折彎到30°-40°，然后用整平模將工件壓死。

　　壓鉚時(shí)，要考慮螺柱的高度選擇相同不同的模具，然后對壓力機(jī)的壓力進(jìn)行調(diào)整，以保證螺柱和工件表面平齊，避免螺柱沒壓牢或壓出超過工件面，造成工件報(bào)廢。

五、鈑金焊接

　　焊接有氬弧焊，點(diǎn)焊，二氧化碳保護(hù)焊，手工電弧焊等，點(diǎn)焊首先要考慮工件焊接的位置，在批量生產(chǎn)時(shí)考慮做定位工裝保證點(diǎn)焊位置準(zhǔn)確。為了焊接牢固，在要焊接的工件上打凸點(diǎn)，可以使凸點(diǎn)在通電焊接前與平板均勻接觸，以保證各點(diǎn)加熱的一致，同時(shí)也可以確定焊接位置，同樣的，要進(jìn)行焊接，要調(diào)好預(yù)壓時(shí)間，保壓時(shí)間，維持時(shí)間，休止時(shí)間，保證工件可以點(diǎn)焊牢固。

　　點(diǎn)焊后在工件表面會出現(xiàn)焊疤，要用平磨機(jī)進(jìn)行處理，亞弧焊主要用于兩工件較大，又要連接在一起時(shí)，或者一個(gè)工件的邊角處理，達(dá)到工件表面的平整，光滑。亞弧焊時(shí)產(chǎn)生的熱量易使工件變形，焊接后要用打磨機(jī)和平磨機(jī)進(jìn)行處理，特別是邊角方面較多。

六、表面處理

　　工件在折彎，壓鉚等工序完成后要進(jìn)行表面處理，不同板材表面的處理方式不同，冷板加工后一般進(jìn)行表面電鍍，電鍍完后不進(jìn)行噴涂處理，采用的是進(jìn)行磷化處理，磷化處理后要進(jìn)行噴涂處理。電鍍板類表面清洗，脫脂，然后進(jìn)行噴涂。

　　不銹鋼板是在折彎前進(jìn)行可以進(jìn)行拉絲處理，不用噴涂，如需噴涂要進(jìn)行打毛處理；鋁板一般采用氧化處理，根據(jù)噴涂不同的顏色選擇不同的氧化底色，常用的有黑色和本色氧化；鋁板需噴涂的進(jìn)行鉻酸鹽氧化處理后噴涂。表面前處理這樣做可以使清潔表面，顯著提高涂膜附著力，能成倍提高涂膜的耐蝕力。清洗的流程先清洗工件，先將工件掛在流水線上，首先經(jīng)過清洗溶液中，然后進(jìn)入清水中，其次經(jīng)過噴淋區(qū)，再經(jīng)過烘干區(qū)，最后將工件從流水線上取下。



　　上面是昆明鈑金加工工藝流程的詳細(xì)介紹，供廣大朋友學(xué)習(xí)參照，如有不足之處，敬請您提供寶貴的意見。想了解更多鈑金加工知識，請注意關(guān)注勁松鋼材官網(wǎng)。
