鉆孔灌注樁鋼護筒施工技術規范
作者：小鋼|點擊：|發表時間：2019-01-23
鉆孔灌注樁鋼護筒施工方法
鉆孔灌注樁采用旋挖鉆機成孔，根據不同孔徑分別采用不同直徑的鉆頭。利用導管法灌注水下混凝土。為防止坍孔，施工中嚴格控制井口護筒埋設、泥漿比重和孔內水頭，清孔后迅速灌注水下混凝土。
鉆孔灌注樁鋼護筒施工準備
1、場地平整：場地平坦時，用推土機平整場地，清除現場雜物，硬化場地。
2、樁位測量：在平整好的場地上測定樁位，用方木樁準確標識各樁的中心位置及高程。
鉆孔灌注樁鋼護筒的制作與埋設

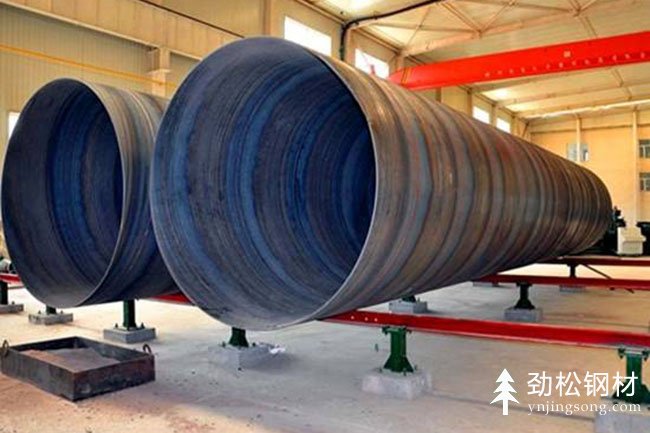

1、鋼護筒制作

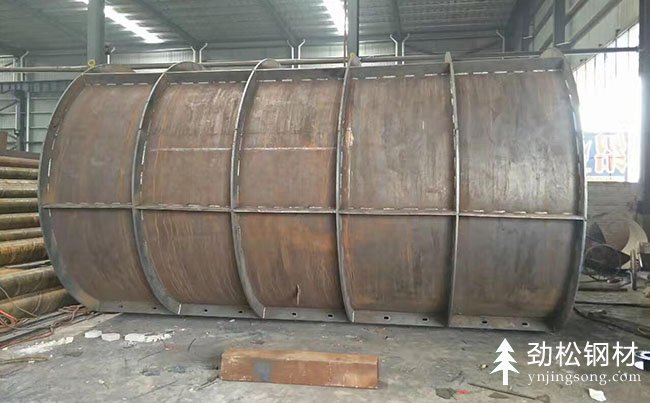

護筒采用鋼質護筒，4m以內的護筒，采用厚不小于5mm后的鋼板制作，頂部、中部和底部加焊5mm厚15cm高加強圈；長度大于4m的鋼護 筒，采用厚不小于6mm厚鋼板制作，頂部、中部和底部分別加焊6mm厚15cm高加強圈，護筒鋼板接頭焊接密實、飽滿，不得漏漿。制作時，鋼護筒的內徑比 樁徑大200-400mm。
2、鋼護筒埋設
鋼護筒埋置高出施工地面0.3m；若樁孔在河流中，應將鋼護筒埋置至較堅硬密實的土層中深0.5m以上；鋼護筒頂高出施工水位或地下水位1.5m，并高出施工地面0.3m。
1、埋設護筒采用挖坑法，由吊車安放。
2、測量隊對要埋設護筒的樁位進行放樣，現場技術人員復核，所挖坑直徑為護筒直徑加40cm，深度為護筒長度。
3、在孔內回填30～50cm粘土，并夯擊密實。
4、利用護樁拉線繩定出樁位中心，再用線錘將樁位中心點引至孔底。
5、用吊車吊放護筒至坑內，用線繩連接護筒頂部，吊垂線，用吊車挪動護筒，使護筒中心基本與樁位中心重合，其偏差不大于3cm。
6、護筒位置確定后，吊垂線，用鋼卷尺量測護筒頂部、中部、底部距離垂線的距離，檢查護筒的豎直度。護筒斜度不大于1％。
7、符合要求后在護筒周圍對稱填土，對稱夯實。
8、四周夯填完成后，再次檢測護筒的中心位置和豎直度。
9、測量護筒頂高程，根據樁頂設計高，計算樁孔需挖的深度。
鉆孔灌注樁鋼護筒注意事項
1、機械施工中嚴格按照機械操作規程辦理。
2、為保證作業人員的安全，埋設護筒過程中嚴禁工作人員進入基坑內調整護筒。
3、護筒埋設好后，立即蓋上能承受100kg以上重量的蓋子蓋嚴，以防止人員掉入其中。
